马氏体沉淀硬化型不锈钢17-7PH
1、不锈钢17-7PH ASTM-A564（07Cr17Ni7Al GB/20878-2007）是马氏体沉淀硬化型不锈钢。

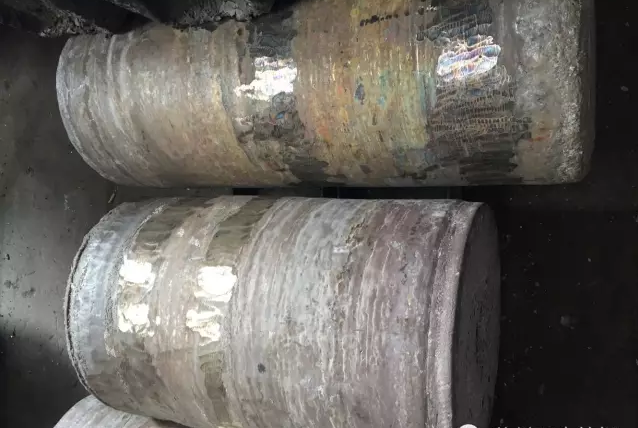

2、17-7PH性能特点：易于调整强度级别，即可通过变动热处理工艺予以调整，马氏体相变和时效处理形成沉淀硬化相是其主要强化手段。下图国标07Cr17Ni7Al电极坯。
17-7PH（07Cr17Ni7Al）衰减性能好,抗腐蚀疲劳及抗水滴性能强。它既能满足耐较高温度要求同时又有很强的抗拉强度 ,因其化学成分中含有铝的沉淀硬化元素。
3、产品特点：它有稳定的弹性与最强的抗拉强度，其耐疲劳性能在不锈钢系列中是最强的。
4、产品主要用途：绕制各种汽车天线、精密弹簧、挂具、化工、轴类、阀门类、船业、及化纤等众多的行业。
5、化学成份如下：
|
17-7PH ASTM-A564 (07Cr17Ni7Al GB/T20878-2007)化学成份
|
|
C
|
Si
|
Mn
|
P
|
S
|
Cr
|
Ni
|
Al
|
|
≤0.03
|
≤1.0
|
≤1.0
|
≤0.04
|
≤0.03
|
16.0-18.0
|
6.5-7.5
|
0.75-1.5
|
6、热处理方式：固溶,1000～1100℃快冷
① 565℃时效,经固溶处理后, 760±15℃保持90min,在1h内冷却到15℃以下,保持30min,再加热到565±10℃保持90min,空冷;
② 510℃时效,经固溶处理后,955±10℃保持10min,空冷到室温在24h以内冷却到73±6℃,保持8h,再加热到510±10℃保持60min,空冷。
下图为17-7PH（07Cr17Ni7Al）电渣钢锭。
7、产品规格：目前成都浩生钢铁有限公司可长期提供 17-7PH（07Cr17Ni7Al）①圆钢为主规格Ф12-Ф500，交货表面黑棒或剥皮车光均可；②电渣锭0.5吨-12吨；③方、扁钢60*60-400*400。 |
